蒸汽流量積算儀數采上云案例

Jun,06,2024 << Return list

蒸汽流量積算儀數采上云案例

一、背景需求

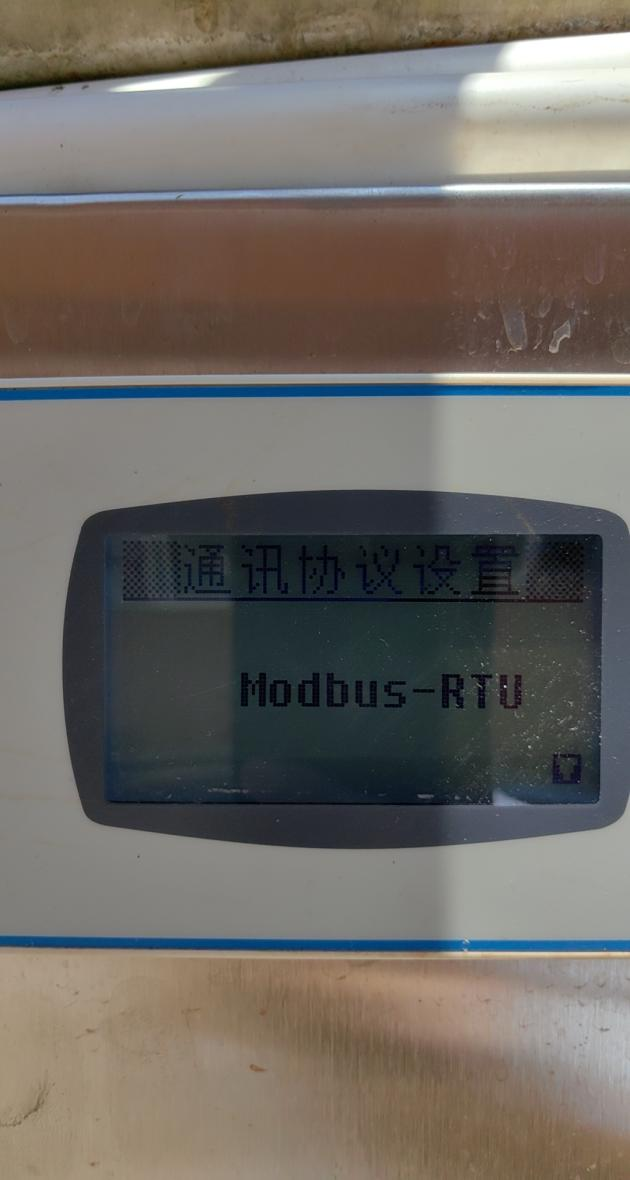

中晟環境項目,蒸汽流量積算儀數據采集上云。傳統方案,采用人工抄表方式,人工成本高,記錄繁瑣,數據記錄常常出現記錄錯亂、模糊的情形。根據現有需求,實現積算儀的數據采集,對應modbus RTU協議表計。通過加裝采集裝置,采用4G無線傳輸的方式,采集表數據后傳輸到平臺。




圖片 1.png

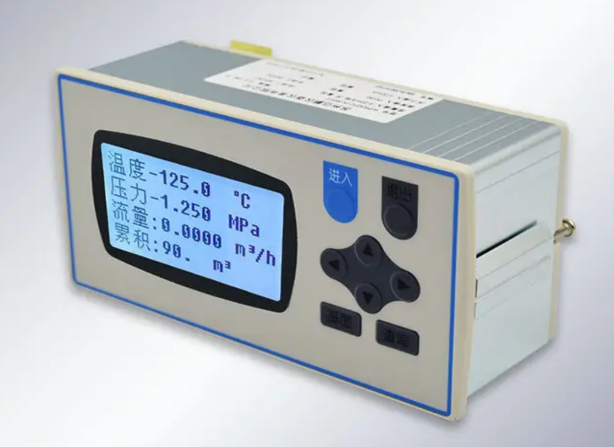

蒸汽流量積算儀

二、采集產品

產品組成:1、電源適配器(220VAC12VDC);2、4G模塊(采集及遠傳主體);3、4G吸盤天線;整套產品圖片如下:

產品對應數據采集默認按照5分鐘采集頻率上報(更新)數據平臺,支持按照5分鐘及以上的采集頻率進行遠程修改。

  圖片 3.png

2 整套產品圖

圖片 4.png












3   主體部分尺寸圖

三、實施過程











3.1 技術方案

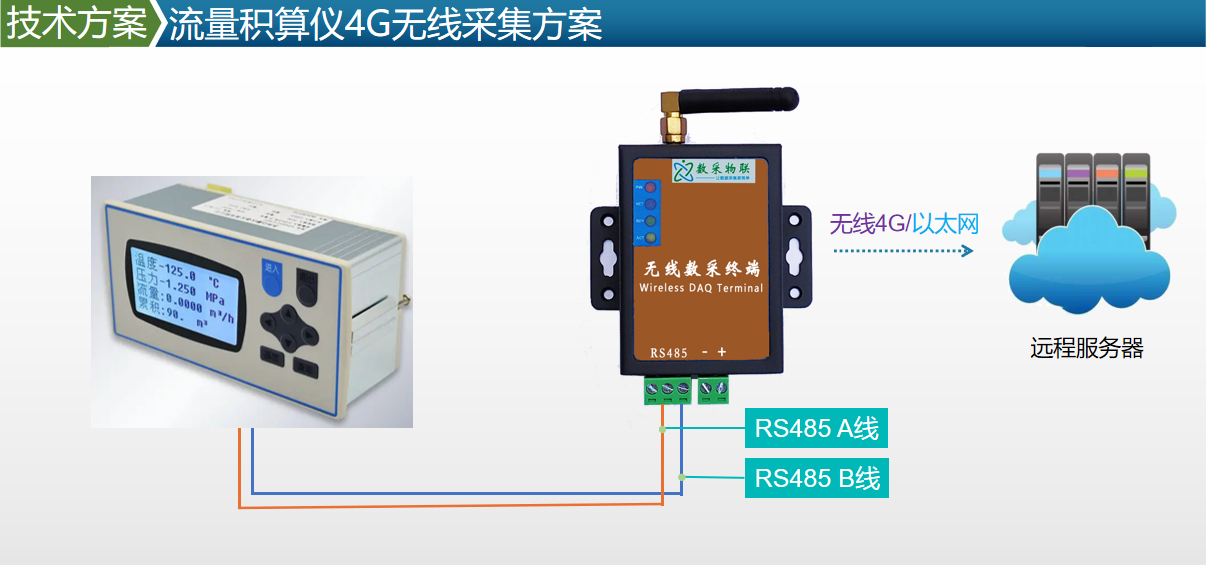

圖片 5.png

4 技術方案拓撲圖

通過儀表的485通訊接口,接線至4G智能采集終端,采集解析后無線方式傳輸至后臺云服務器,現場只需接線485接口,采集設備供電。由技術人員遠程遠程配置后(modbus RTU協議,通訊校驗:無校驗;通訊波特率:9600;通訊地址:001),數據上傳云平臺。

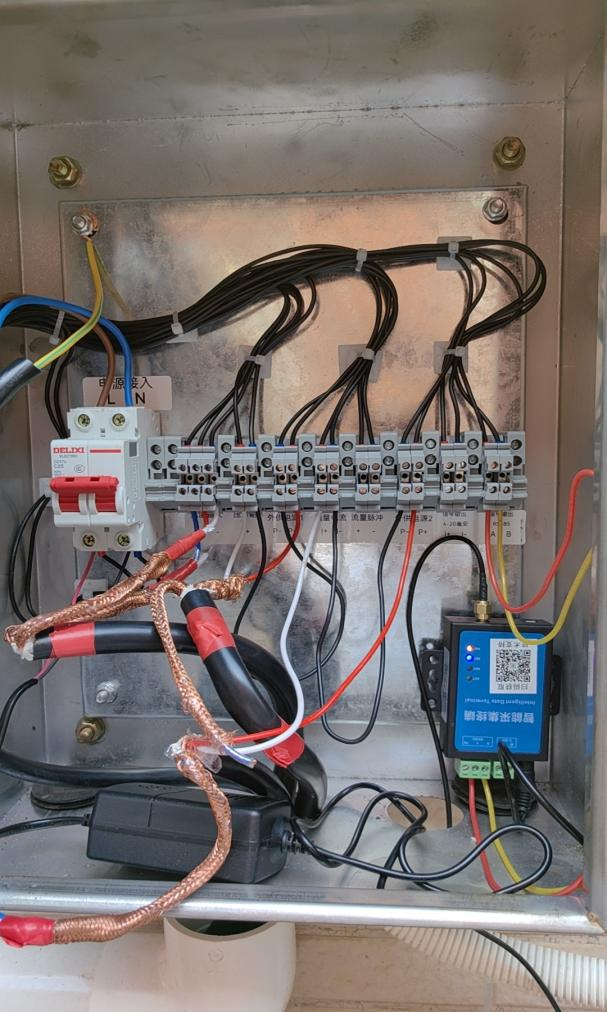

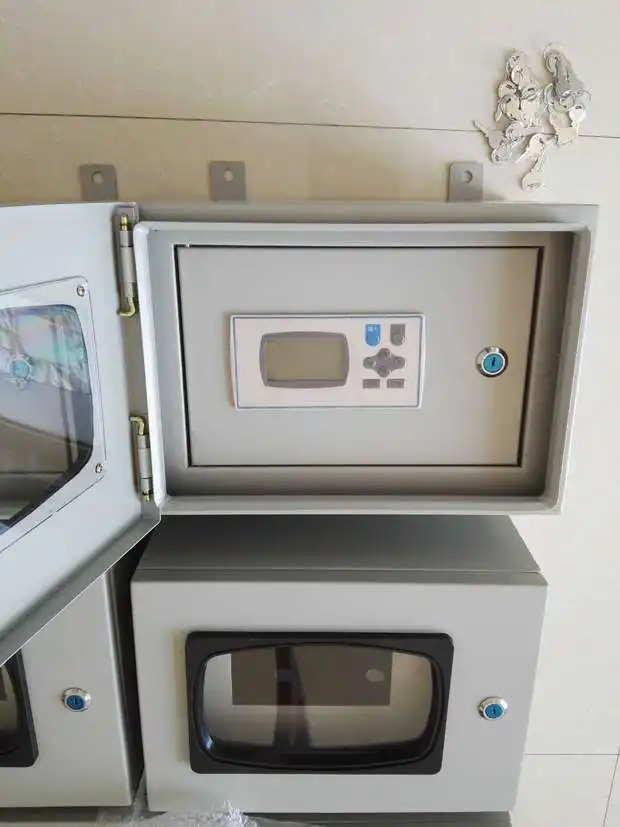

5 現場實施圖

3.2安裝實施影響因素

1)被采集儀表可拆機接線(不受封簽等影響),儀表485接口沒有被占用。

2)信號影響:電表所處環境,地下配電箱(地下室),對4G信號的影響(沒有信號,無法傳輸)。針對特殊密封鐵皮箱,天線需要引申外拉出來,可安裝延長天線。

3)供電:現場需要能取到220VAC交流電或者12VDC直流電。

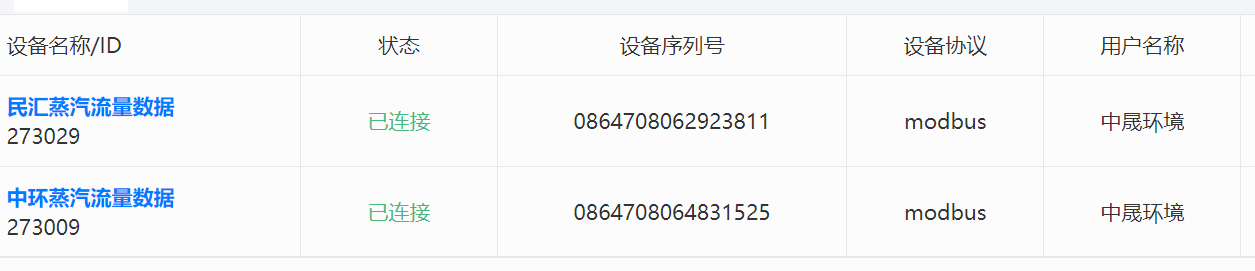

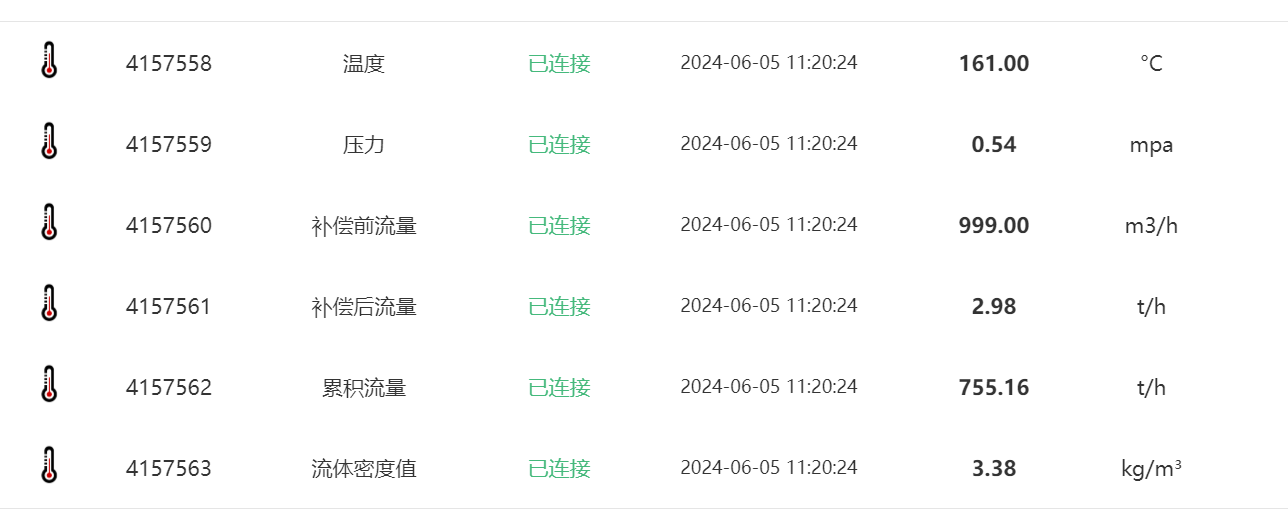

四、數據平臺展示
